我们始终以“以质量打造品牌，严格管理创造较好企业，以服务广交四海朋友”为宗旨。自强不息，创新进取
山东中和重工机械有限公司坐落在山东省济宁市。自成立之日起就专注于钢筋数控加工领域的技术研发，技术服务，集智能钢筋加工设备研究、设计、制造、销售、售后于一体的企业。公司在发展过程中，不断引进吸收技术，坚持以技术为向导，研发为基础，服务为宗旨，以过硬的加工工艺，可靠的产品质量，完善的售后服务为客户提供智能钢筋加工场设备解决方案。
技术参数
|
型号 |
ZH1250 型 |
ZH1500 型 |
ZH2000 型 |
ZH2200 型 |
ZH2500 |
|
钢筋笼桩径 |
1.25m 以下 |
1.5m 以下 |
2m 以下 |
2.2m 以下 |
2.5m 以下 |
|
钢精笼长度 |
12M（可定制加长至 18 米、22 米、25 米） | ||||
|
主筋直径 |
Ø12-32mm | ||||
|
箍筋直径 |
Ø6-16mm | ||||
|
箍筋间距 |
50-500mm | ||||
|
总重量 |
13000-17000Kg | ||||
|
总功率 |
10-23KW(380v,50hz) | ||||
|
占地面积 |
30m*6m*2m,需较大面积 | ||||
|
操作工人、产量 |
3 人/班，日产 8-15 节笼子 | ||||
|
电控系统 |
PLC、变频器、触摸屏控制 | ||||
设备清单
|
序号 |
各机构名称 |
数量 | ||
|
1 |
电控系统 |
PLC |
松下 |
一件 |
|
触摸屏 |
昆仑通泰 |
一件 | ||
|
变频器 |
ABB |
三件 | ||
|
其他电器元件 |
正泰 |
若干 | ||
|
2 |

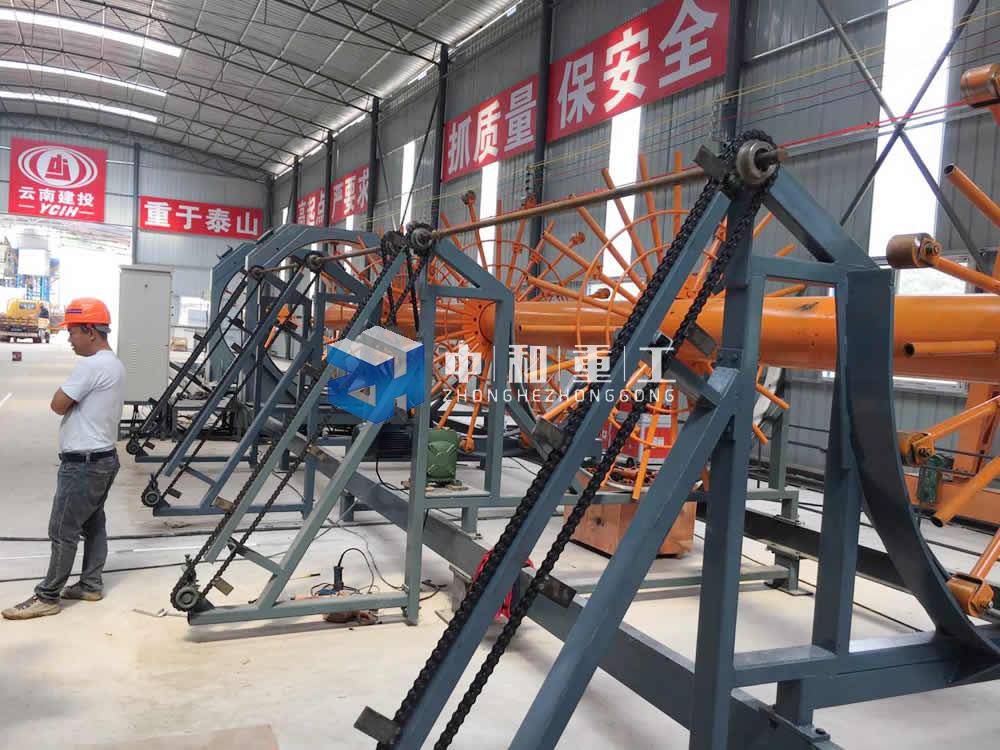

上料机构 |
上料架 |
1 套 | |
|
上料电机 |
1 件 | |||
|
上料链条 |
4 条 | |||
|
上料链条轮杆 |
1 套 | |||
|
3 |
分料机构 |
分料盘 |
1 套 | |
|
分料盘支架 |
4 个 | |||
|
分料盘底座 |
4 个 | |||
|
分料盘槽钢 |
1 套 | |||
|
分料盘连接杆 |
2 个 | |||
|
4 |
操作机构 |
环型模板旋转机构 A（固定盘） |
1 套 | |
|
环型模板旋转机构 B（移动盘） |
1 套 | |||
|
调直器 |
1 套 | |||
|
放线架 |
1 套 | |||
|
台车 |
1 套 | |||
|
导轨 |
1 套 | |||
|
5 |
液压系统 |
液压站 |
1 套 | |
|
液压支撑 |
3 套 | |||
|
6 |
附属件 |
操作台 |
1 套 | |
|
托链线 |
1 套 | |||
|
线槽盖 |
1 套 | |||
|
踏板 |
1 套 | |||
|
螺栓 |
配套 | |||
|
7 |
配件 |
模板圈 |
根据图纸定做（标配 2 套） | |
|
导管 |
配套 | |||
|
8 |
工具 |
内六方扳手 |
1 套 | |
|
活扳手（12 寸） |
1 套 | |||
|
电动扳手 |
1 套 | |||
|
螺丝刀 |
1 套 | |||
|
专用扳手（M36） |
1 套 | |||
|
9 |
赠送 |
弯弧机 |
1 台 | |
|
二保焊机 |
1 台 | |||
|
11 |
说明书、合格证等文件 |
1 套 | ||
设备结构特点
|
序号 |
名称 |
说明 |
|
1 |
电控系统 |
自主研发系统，精度高、操作便捷、升级 |
|
2 |
整机 |
为满足市场需求，整机加长 2 米，下笼方 |
|
3 |
上料托架 |
据市场调查反馈，特别增加上料托架结 |
|
4 |
加宽齿条 |
台车行走采用精密齿条传动，齿条宽度为50mm |
|
5 |
模板圈 |
钢筋笼定尺模板圈采用 40Cr 淬火处理， 厚度采用 40mm 钢板，更加稳定耐用 |
|
6 |
十字架 |
十字架采用 40Cr 淬火处理，双向移动支撑架，这样更方便客户使用 |
|
7 |
齿圈 |
为了保证设备同心度更加精密，齿圈采用铣床一次成型，业内唯一 |
| 8 |
导管 |
采用厚壁设计 |
